PlutoSDRとLNBを使った5745MHz　DATVトランシーバーの製作

主要パーツは、以下の４点です。
　送信：PlutoSDR　＋　OFDM (Wifi)対応パワーアンプ
　受信：5GHz帯LNB ＋　MiniTiouner

1月23日

高崎でも雪が10cmほど積もりました。
　さて、横山さんがご健在のころ、金子さんに10GHz帯のLNB(Low Noise Block Converter）をお世話になり
10GHz帯のアマチュア衛星受信の設備などに挑戦しました。（江原さんは現用！）
　LNBは高性能なLNAとLoが内蔵されており、安価で便利なダウンコンバータです。
　同様な発想で、5GHz帯のLNB (セブロン電子）を使って5.7GHzのDATVを受像してみました。
　

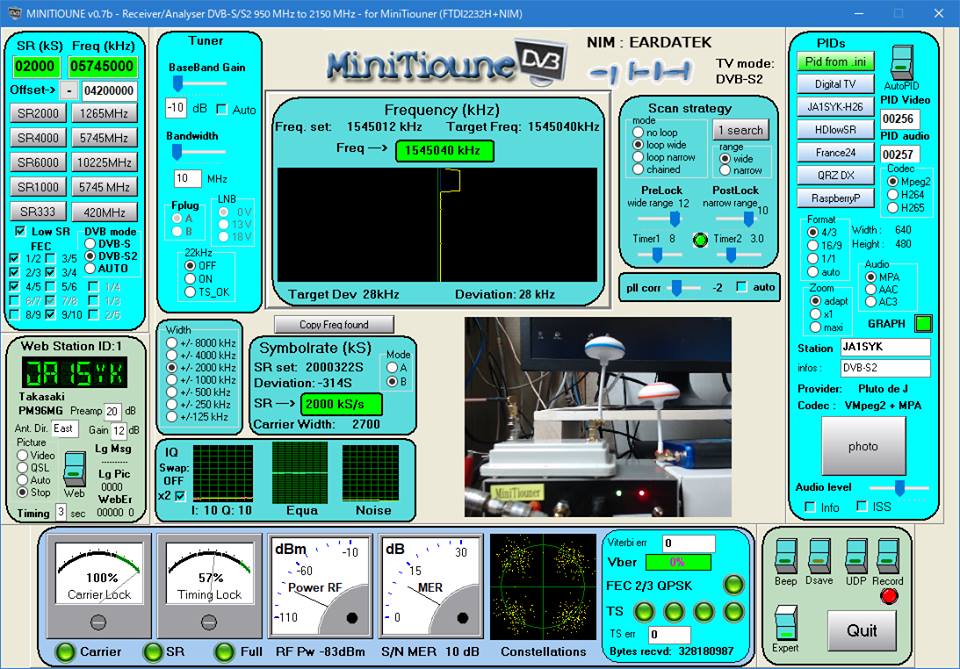

添付は、PlutoSDRが送信する5745MHzのDATV信号を、5GHz帯のLNBとMiniTiounerで受像しています。
　使用したLNBのLoは4200MHzですので、IFは1545MHzになります。
金子さんや江原さんたちの実験のように、MER(S/N)10dBを得ればエラーフリー、画像は安定に映っています。
このレベルでもマージンは2-3dBはあります。

　PlutoSDRは、5.7GHzのDATVを単体で送信します。受信にLNBを使えばLoやMIXを製作せずにDATVが受像できました。
　今回の実験のパーツに、PA AMPと同軸リレーなどを追加すれば、簡単にDATV送受信セットができそうです。
　PA AMPは、江原さんや斎藤さんが使用している安価な中華製を使えば、S/N 30dB確保で１-2Wが得られそうです。

　PlutoSDRはG4GUO氏の助言で回路を改良しており、各局さんを待たせています。
PlutoSDRが入手できるまでには、容易で安価な5.7GHz DATVセットを試作し、
各局さんがPlutoSDRを使った製作に（PCのインストール方法も）参考となる資料を整理したいと考えています。

　＃近い将来、PlutoSDRやLimeSDRminiでDATVの受像ができるようになれば、LNBもMiniTiounerも不要です。
しかし、LNAは必要でしょうね。
　de ja1syk/松本

1月23日

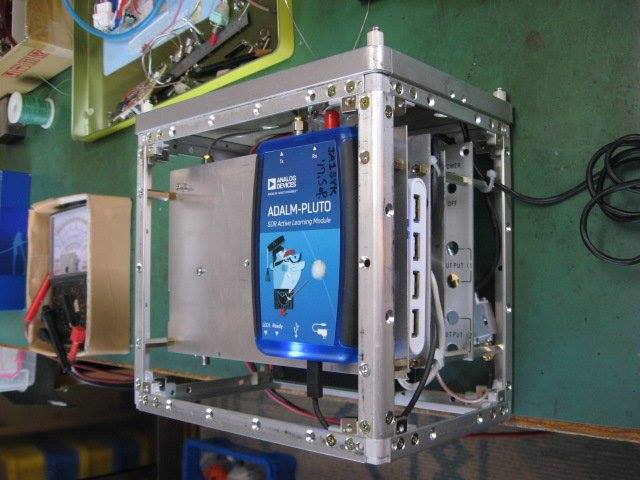

ADALM-PLUTO(PlutoSDR)とLNBを使用した5745MHz帯のDATV(DVB-S -S2)トランシーバーのパーツをケースに収納しています。
主要パーツは、以下の４点です。
　送信：PlutoSDR　＋　OFDM (Wifi)対応パワーアンプ
　受信：5GHz帯LNB ＋　MiniTiouner

　製作簡単、繋げば動く調整なし、小さくで軽くオールインワン、PiPO（PC Tabなど)とカメラとANTを外付けすれば、
５GでDVB-S, -S2のQRVがOK、といった仕様を目指しています。
　PlutoSDRはUSBを繋げば5GHz帯のDVB-S -S2を送信する不思議な青い小箱、
LNBは5GHz帯をMiniTiounerに渡して映像を映す便利な小箱です。

　実は、PlutoSDRのminiUSBコネクターは、抜き差しの耐久性が悪く、他のデバイスで壊したことがあり、
これまでにかなり抜き差ししているので不安なり、箱に鎮座させた次第です。

　パワーアンプは中華製でJA1TJQ/斎藤さんがお使いのものと同型です。
先の JA1QHQ/江原さんの報告の中華ブースターとは異なります。　江原さんの報告に倣い、
S/N 30db程度で１Wを超え、もう少しとやったところで昇天させてしまいました（泣）。
＃もちろん放熱していました。
気になる高調波は確認できませんでした。
しかたなく手持ちのAMPを使うことにしています。
　de ja1syk/松本
